ACQC

ACQC

PRODUCT

Automatic Clean
Quick Coupler

ACQC는 고순도의 화학약품을 ISO-Container에서 오염 없이 안전하게 이송할 수 있도록 설계되었음.

  • 전세계 No.1 납품기록
    (1995년 이래 국내 및 해외 3481 set 납품됨)
  • 싸이클론 방식의 접액부 세정, 건조
  • 화학약품 키코드 시스템 (Male coupler와 Female coupler에 고유 code적용으로 화학약품 오투입 방지)
  • 대용량 유로를 통해 대량의 화학약품이 짧은 시간내에
    이송됨.
  • 전면부 사각 Flange로 ACQC Female coupler 지지
  • 오링이 없는 Check Plunger를 사용하여 Chemical 누설, 유출, 오염방지

Specification

사이즈50A (2")
40A (1 1/2")
20A (3/4")
CV 유량계수
50A : 31.2
40A : 11.4
20A : 2.7
접액부 재질
Acid, Alkali : PTFE, O-Ring → Kalrez
Solvent : SUS 316L EP, O-Ring → Kalrez
사용 압력
5.0kg/cm²
동작 압력
2", 1 1/2" : 4.5 ± 0.1 kgf/cm²
3/4" : 3.0 ± 0.1 kgf/cm²
D.I.W 세정
Pressure : 1.5 ~ 2.0 kgf/cm²
Flow Rate : 20 ~ 30 NL/min
N2 건조
Pressure : 2.0 ~ 2.5 kgf/cm²
Flow Rate : 350~ 450 NL/min
사용 온도 범위
ACQC Female : 5℃ ~ 50℃ (Teflon), 5℃ ~ 50℃ (SUS)
ACQC Male : -30℃ ~ 50℃ (Teflon), -30℃ ~ 50℃ (SUS)

PRODUCT

Automatic Clean Quick Coupler

ACQC는 고순도의 화학약품을 ISO-Container에서 오염 없이 안전하게
이송할 수 있도록 설계되었음.

  • 전세계 No.1 납품기록 (1995년 이래 국내 및 해외 3481 set 납품됨)
  • 싸이클론 방식의 접액부 세정, 건조
  • 화학약품 키코드 시스템 (Male coupler와 Female coupler에 고유 code적용으로 화학약품 오투입 방지)
  • 대용량 유로를 통해 대량의 화학약품이 짧은 시간내에 이송됨.
  • 전면부 사각 Flange로 ACQC Female coupler 지지
  • 오링이 없는 Check Plunger를 사용하여 Chemical 누설, 유출, 오염방지

복합형
CCSS System 구축

ACQC의 기술력을 바탕으로 ACQC와 CCSS를 복합 구성

Tank Lorry 로부터 Storage Tank를 거쳐 생산 장비까지 오염 없이 안정적으로 공급하는 복합형 CCSS System 구축

  • 안정성 확보 LCD Panel 생산 시 필요한 Chemical을
    안전하게 저장, 공급
  • 효율적 관리 Chemical의 입고 및 Wet 장비로 공급시,
    효율적 관리 운용
  • 유연한 기능 필요한 시기에, 필요한 유량을 필요한
    적정한 장소에 공급
  • 중앙통제 사용상의 안정성을 극대화 하여 중앙에서
    모니터링 통제

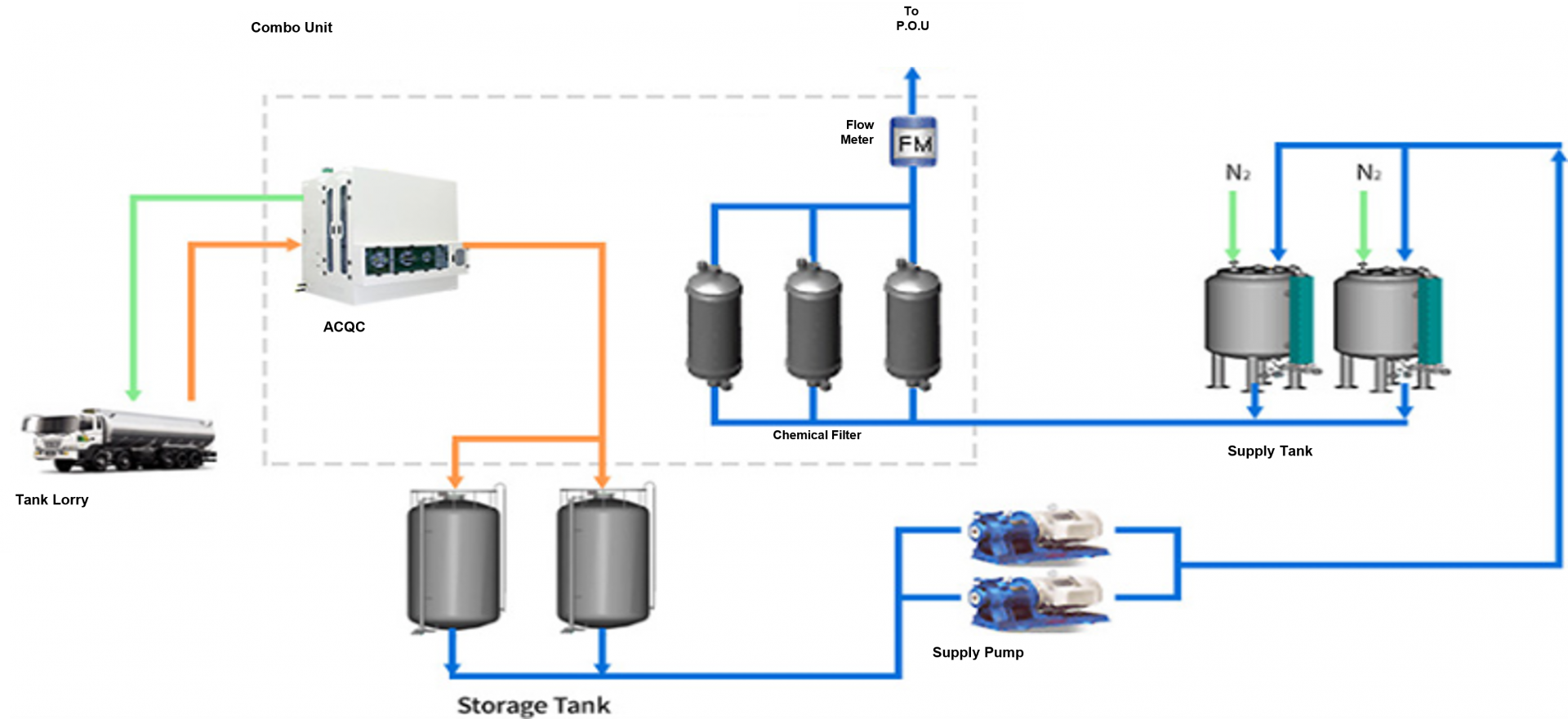

[Combo System Flow]

[CCSS System 구성]

PRODUCT

Ordering Information

ACQC Female Coupler

B : Coupler size
C : Chemical Key-code
D : Material
E : Connection Type
F : Flange size
50 : 2" (50A)
Key-code number
T : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
200 : 2" (50A)
(only one type)
40 : 1 1/2" (40A)
Key-code number
T : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
200 : 2" (50A)
(only one type)
25 : 1" (25A)
U : UNIVERSAL
(only one type)
T : PCTFE
S : Stainless still
(316L Electric Polishing)
21 : Female Thread(NPT)
(only one type)
100 : 1"
(only one type)
20 : 3/4" (20A)
U : UNIVERSAL
(only one type)
T : PCTFE
S : Stainless still
(316L Electric Polishing)
21 : Female Thread(NPT)
(only one type)
06 : 3/4"
(only one type)

ACQC Female Coupler

B : Coupler size
C : Chemical Key-code
D : Material
E : Connection Type
F : Flange size
50 : 2" (50A)
Key-code number
C : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
200 : 2" (50A)
104 : 1 1/2" (40A)
102 : 1 1/4" (32A)
40 : 1 1/2" (40A)
Key-code number
C : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
200 : 2" (50A)
104 : 1 1/2" (40A)
102 : 1 1/4" (32A)
25 : 1" (25A)
U : UNIVERSAL
(only one type)
C : PCTFE
(only one type)
21 : Female Thread(NPT)
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
102 : 1 1/4" (32A)
100 : 1" (25A)
06 : 3/4" (20A)
20 : 3/4" (20A)
U : UNIVERSAL
(only one type)
C : PCTFE
(only one type)
21 : Female Thread(NPT)
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
100 : 1" (25A)
06 : 3/4" (20A)

Specification

사이즈50A (2")
40A (1 1/2")
20A (3/4")
CV 유량계수
50A : 31.2
40A : 11.4
20A : 2.7
접액부 재질
Acid, Alkali : PTFE, O-Ring → Kalrez
Solvent : STS 316L EP, O-Ring → Kalrez
사용 압력
5.0kg/cm²
동작 압력
2", 1 1/2" : 4.5 ± 0.1 kgf/cm²
3/4" : 3.0 ± 0.1 kgf/cm²
D.I.W 세정
Pressure : 1.5 ~ 2.0 kgf/cm²
Flow Rate : 20 ~ 30 NL/min
N2 건조
Pressure : 2.0 ~ 2.5 kgf/cm²
Flow Rate : 350~ 450 NL/min
사용 온도 범위
ACQC Female : 5℃ ~ 50℃ (Teflon), 5℃ ~ 50℃ (SUS)
ACQC Male : -30℃ ~ 50℃ (Teflon), -30℃ ~ 50℃ (SUS)

Gallery

ACQC
ACQC

ACQC
ACQC MALE COUPLER

ACQC
ACQC FEMALE COUPLER

ACQC
ACQC FEMALE COUPLER

ACQC
ACQC

AUTOMATIC CLEAN QUICK COUPLER
AUTOMATIC CLEAN QUICK COUPLER

복합형 CCSS System 구축

ACQC의 기술력을 바탕으로 ACQC와 CCSS를 복합 구성

Tank Lorry 로부터 Storage Tank를 거쳐 생산 장비까지 오염 없이 안정적으로 공급하는 복합형 CCSS System 구축

  • 안정성 확보 LCD Panel 생산 시 필요한 Chemical을 안전하게 저장, 공급
  • 효율적 관리 Chemical의 입고 및 Wet 장비로 공급 시, 효율적 관리 운용
  • 유연한 기능 필요한 시기에, 필요한 유량을 필요한 적정한 장소에 공급
  • 중앙통제 사용상의 안정성을 극대화 하여 중앙에서 모니터링 통제

[Combo System Flow]

[CCSS System 구성]

Ordering Information

ACQC Female Coupler

B : Coupler size
C : Chemical Key-code
D : Material
E : Connection Type
F : Flange size
50 : 2" (50A)
Key-code number
T : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
200 : 2" (50A)
(only one type)
40 : 1 1/2" (40A)
Key-code number
T : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
200 : 2" (50A)
(only one type)
25 : 1" (25A)
U : UNIVERSAL
(only one type)
T : PCTFE
S : Stainless still
(316L Electric Polishing)
21 : Female Thread(NPT)
(only one type)
100 : 1"
(only one type)
20 : 3/4" (20A)
U : UNIVERSAL
(only one type)
T : PCTFE
S : Stainless still
(316L Electric Polishing)
21 : Female Thread(NPT)
(only one type)
06 : 3/4"
(only one type)

ACQC Male Coupler

B : Coupler size
C : Chemical Key-code
D : Material
E : Connection Type
F : Flange size
50 : 2" (50A)
Key-code number
C : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
200 : 2" (50A)
104 : 1 1/2" (40A)
102 : 1 1/4" (32A)
40 : 1 1/2" (40A)
Key-code number
C : PCTFE
S : Stainless still
(316L Electric Polishing)
11 : JIS 10K Flange
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
200 : 2" (50A)
104 : 1 1/2" (40A)
102 : 1 1/4" (32A)
25 : 1" (25A)
U : UNIVERSAL
(only one type)
C : PCTFE
(only one type)
21 : Female Thread(NPT)
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
102 : 1 1/4" (32A)
100 : 1" (25A)
06 : 3/4" (20A)
20 : 3/4" (20A)
U : UNIVERSAL
(only one type)
C : PCTFE
(only one type)
21 : Female Thread(NPT)
01: ANSI #150 Flange
21N : Female thread (NPT)
21P : Female thread (PT)
100 : 1" (25A)
06 : 3/4" (20A)

Gallery

ACQC
ACQC

ACQC
ACQC MALE COUPLER

ACQC
ACQC FEMALE COUPLER

ACQC
ACQC FEMALE COUPLER

ACQC
ACQC

AUTOMATIC CLEAN QUICK COUPLER
AUTOMATIC CLEAN QUICK COUPLER
