Aspirator
PRODUCT

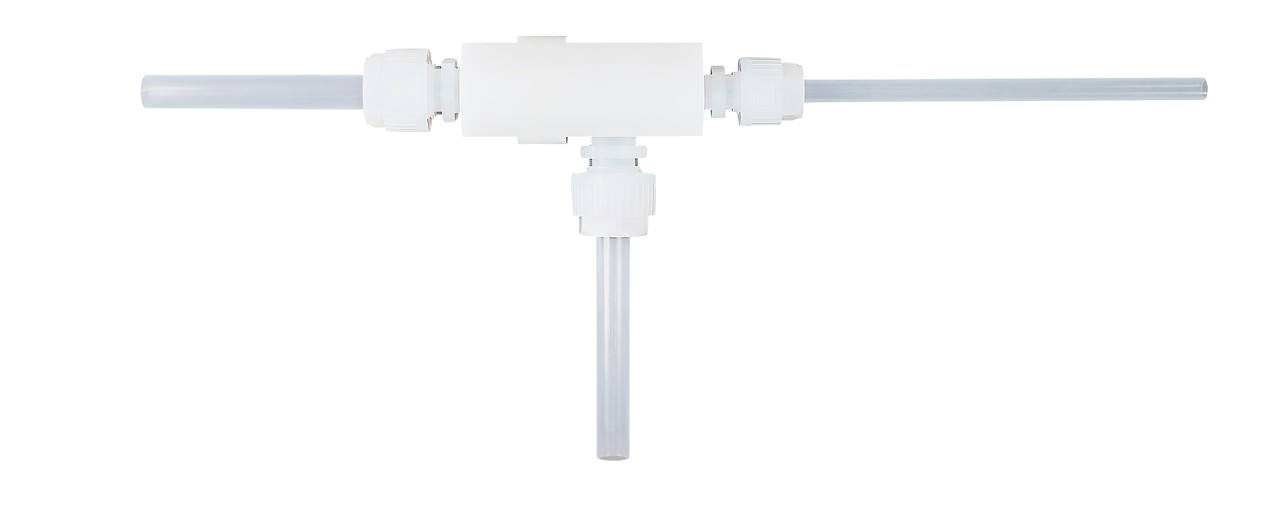

Aspirator
Aspirator는 Nozzle을 통해 높은 유속으로 분사되는 속도 에너지를 이용하여 Chamber 내 진공을 형성한 후 저압의 유체를 흡입하는 일종의 Pump
Specification
| Wetted Part Material | PTFE, SUS304 * PP, PE PVC Available |
| Design Pressure | Max. 5.0 kg/cm² |
| Operating Temperature Range | 5℃ ~ 70℃ (PTFE, PP, PE, PVC) 0℃ ~ 120℃ (SUS) |
Ordering Information
| Model Number | HTA20-TF | HTA20-PF | HTA20-EF | HTA20-VF | HTA20-SF |
| Body Material | PTFE | PP | PE | PVC | SUS |
| Water In | 1/2" PT | 1/2" PT | 1/2" PT | 1/2" PT | 1/2" PT |
| Suction | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT |
| Discharge | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT |
Flow Chart
| Fluid Inlet Pressure(kgf/㎠) | 1 | 2 | 3 |
| Aspirated Flow(ℓ/min) | 10 | 14 | 20 |
PRODUCT
Aspirator
Aspirator는 Nozzle을 통해 높은 유속으로 분사되는 속도 에너지를 이용하여
Chamber 내 진공을 형성한 후 저압의 유체를 흡입하는 일종의 Pump
Specification
| Wetted Part Material | PTFE, SUS304 * PP, PE PVC Available |
| Design Pressure | Max. 5.0 kg/cm² |
| Operating Temperature Range | 5℃ ~ 70℃ (PTFE, PP, PE, PVC) 0℃ ~ 120℃ (SUS) |
Ordering Information
| Model Number | HTA20-TF | HTA20-PF | HTA20-EF | HTA20-VF | HTA20-SF |
| Body Material | PTFE | PP | PE | PVC | SUS |
| Water In | 1/2" PT | 1/2" PT | 1/2" PT | 1/2" PT | 1/2" PT |
| Suction | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT |
| Discharge | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT | 3/4" PT |
Flow Chart
| Fluid Inlet Pressure(kgf/㎠) | 1 | 2 | 3 |
| Aspirated Flow(ℓ/min) | 10 | 14 | 20 |
